Parameter linker Ring

Außendurchmesser (mm)

Innendurchmesser (mm)

Breite (mm)

Schmiegung

Filetradius (mm)

Elastizitätsmodul (GPa)

Poissonzahl

Dichte (Kg/m³)

Wärmeausdehnung (1/K)

Kräfte am Kugellaufbahn

Kraft in axialer X (N)

Kraft in radialer Y (N)

Kraft in radialer Z (N)

Drehmoment um axiale X (Nm)

Drehmoment um radiale Y (Nm)

Drehmoment um radiale Z (Nm)

Kugelparameter

Anzahl der Kugeln

Nenndurchmesser (mm)

Kugelmittenkreisdurchmesser (mm)

Location of the ball plane (mm)

Maximale Kontaktkraft (N)

Elastizitätsmodul (GPa)

Poissonzahl

Dichte (Kg/m³)

Wärmeausdehnung (1/K)

Parameter rechter Ring

Außendurchmesser (mm)

Innendurchmesser (mm)

Breite (mm)

Schmiegung

Filetradius (mm)

Elastizitätsmodul (GPa)

Poissonzahl

Dichte (Kg/m³)

Wärmeausdehnung (1/K)

Thermische Belastungen

Temperatur der rechte Kugellaufbahn (C)

Temperatur der linke Kugellaufbahn (C)

Gesamtanzahl der Kugeln

Version name Parameterkonfiguration

Möchten Sie die aktuelle Konfiguration überschreiben?

Falsche Anzahl von Eingabeparametern: [given] Benötigt: [needed]

FEHLER GEFUNDEN
Mindestens einer der Eingabewerte steht im Widerspruch zu anderen.
Bitte überprüfen Sie die 'rot' markierten Eingabefelder.

Keine Fehler gefunden.

Bestelloptionen

Standard-Simulationsbericht basierend auf statischer, nichtlinearer FEA (300.- EUR)

Der Bericht enthält:

Gesamtverformung
Kontaktkräfte für jede Kugel und jeden Kontaktpunkt (bis zu vier Kontaktpunkte für jede Kugel)
Kontaktpressungen für jede Kugel und jeden Kontaktpunkt.
Kontaktwinkel für jede Kugel.
Länge und Breite jeder Kontakt-Ellipse für alle Kugeln und Kontaktpunkte.

Parametervariation und mehrere Simulationsberichte basierend auf statischer, nichtlinearer FEA

Ausgewählte Variablen

Bitte legen Sie den minimalen und maximalen Wert für die ausgewählten Variablen und die Anzahl der Schritte zwischen ihnen fest.
Die gesamte Anzahl der Varianten und Simulationsberichte erhöht sich mit der Anzahl der Variablen, die Sie auswählen und der Schritte die Sie setzen.

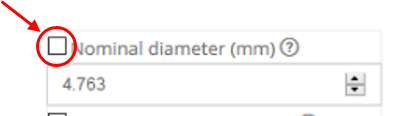

Hint:

Use the checkbox to select parameters in the 'Step 1'.

Parameter (max. 4)	Min. Wert	Ist-Wert	Max. Wert	Schritte
Wahlen Sie eine Parameter
Wahlen Sie eine Parameter
Wahlen Sie eine Parameter
Wahlen Sie eine Parameter
Anzahl Simulationsberichte: 0 Ihr Preis: 0 EUR Too many simulation reports! Please review the number of steps. Invalider Input! Bitte überprüfen Sie die zulässige Ober-/Untergrenze für diesen Parameter: parent.placeholder

Bestelloption

Einzel-Simulationsbericht basierend auf statischer, nichtlinearer FEA (300 EUR) Parametervariation mit 0 Simulationsberichten basierend auf statischer, nichtlinearer FEA (0 EUR) Bitte wahlen Sie Mindestens einem Parameter für Parametervariation mit mehr-Simulationsberichten.

Firmenname

USt-ID

Titel

Vorname *

Nachname *

Straße *

Nummer *

PLZ *

Stadt *

Land *

E-Mail *

Parameterkonfiguration

Design-Variablen

Designs-Tabelle

Ich akzeptiere die allgemeinen Geschäftsbedingungen

Drehmoment um Z

Drehmoment um die positive z-Achse. Die Achse ist senkrecht auf der Schnittebene und ist daher im Diagramm nicht abgebildet.

(Einheit: Nm)

Drehmoment um Y

Drehmoment um die positive y-Achse. Die Achse ist senkrecht auf der Schnittebene und ist daher im Diagramm nicht abgebildet.

(Einheit: Nm)

Drehmoment um X

Drehmoment um die positive x-Achse. Die Achse ist senkrecht auf der Schnittebene und ist daher im Diagramm nicht abgebildet.

(Einheit: Nm)

Axialer Kraft in Z

Kraft in der positiven z-Achse. Die Achse ist senkrecht auf der Schnittebene und ist daher im Diagramm nicht abgebildet.

(Einheit: N)

Radiale Kraft in Y

Kraft in der positiven y-Richtung. Die Achse ist senkrecht auf der Schnittebene und zeigt vertikal nach oben.

(Einheit: N)

Radiale Kraft in X

Kraft in der positiven x-Richtung. Die Achse ist deckungsgleich mit der Spindelachse.

(Einheit: N)

Thermische Belastung auf der rechte Kugellaufbahn

Die thermische Belastung wird über den Kugellaufbahnkörper gleichmäßig verteilt. Mit anderen Worten, das ist die Umgebungstemperatur.

(Einheit: C)

Thermische Belastung auf der linke Kugellaufbahn

Die thermische Belastung wird über den Kugellaufbahnkörper gleichmäßig verteilt. Mit anderen Worten, das ist die Umgebungstemperatur.

(Einheit: C)

Elastizitätsmodul der Kugeln

Meistens bestehen die Kugeln aus Stahl und der Elastizitätsmodul beträgt 210 GPa. In speziellen Anwendungen können die Kugeln aus hochwertigen keramischen Werkstoffen hergestellt werden.

(Einheit: GPa)

Elastizitätsmodul der Kugellaufbahn

Meistens besteht die Kugellaufbahn aus Stahl und der Elastizitätsmodul beträgt 210 GPa.

(Einheit: GPa)

Poissonzahl der Kugeln

Meistens bestehen die Kugeln aus Stahl und die Poissonzahl beträgt 0.3. In speziellen Anwendungen können die Kugeln aus hochwertigen keramischen Werkstoffen hergestellt werden.

(Einheit: )

Poissonzahl der Kugellaufbahn

Meistens besteht die Kugellaufbahn aus Stahl und die Poissonzahl beträgt 0.3.

(Einheit: )

Density of the material

Usually, the component is made of steel and the density equals to 7850 Kg/m³.
The density of steel is assigned by default. A different value input by the user overwrites the default value.

(Einheit: Kg/m³)

Density of the material

Usually, the component is made of steel and the density equals to 7850 Kg/m³.
The density of steel is assigned by default. A different value input by the user overwrites the default value.

(Einheit: Kg/m³)

Wärmeausdehnung der Kugeln

Meistens bestehen die Kugeln aus Stahl und die Wärmeausdehnung beträgt 12^-6 /C.

(Einheit: K^-1)

Wärmeausdehnung der Kugellaufbahn

Meistens bestehen die Kugellaufbahn aus Stahl und die Wärmeausdehnung beträgt 12^-6 /C.

(Einheit: K^-1)

Anzahl der Kugeln

Anzahl der Kugeln im Lager.

(Einheit: )

Maximale Kugelkontaktkraft

Die maximale Kugelkontaktkraft ist eine konservative Schätzung der erwarteten maximalen Kontaktkraft zwischen jeder Kugel und Kugellaufbahn.
Die Schätzung muss höher als der in der Simulation ermittelten Wert sein. Der Wert darf auch nicht zu konservativ sein, um zu einer Kursschätzung der Kraft- / Verlängerungsschritte zu führen. Eine unangemessene maximale Kontaktkraft kann die Präzision der Lösung gefährden.

(Einheit: N)

Kugelnenndurchmesser

Eine Kugel mit der Größe des Nenndurchmessers führt weder zu Vorspannung noch zu Spiel.

(Einheit: mm)

Radiusübermaß

Der Radiusübermaß der Kugeln bestimmt die Höhe der Vorspannung in Kugelgewindetrieben mit Einzelmutter. Die Vorspannung verhindert das Entstehen von Spiel. Bei dieser Vorspannmethode werden leicht überdimensionierte Kugeln verwendet, um ein Spiel zu verhindern. Die Größe des Kugelübermaßes kann variieren und steht in direktem Zusammenhang mit der Steifigkeit des Kugelgewindetriebs. Gleichzeitig führt eine höhere Vorspannung zu einem schnelleren Verschleiß der Kugelaufbahn.

At the same time, higher pretension leads to faster wearing of the race ways of the balls.

(Einheit: µm)

Kugelmittenkreisdurchmesser

Der Teilkreisdurchmesser wird üblicherweise aus den folgenden Werten berechnet:

The value is calculated automatically from the corresponding outer and inner diameters of the rings. However, user input will overwrite the calculated value.

(Einheit: mm)

Innendurchmesser

Enter the inner diameter of the ring.

(Einheit: mm)

Außendurchmesser

Enter the outer diameter of the ring.

(Einheit: mm)

Outer diameter

Enter the diameter of the cylindrical outer surface .

This value may influence the pitch circle diameter of the bearing if the pitch circle diameter is not explicitly assigned by user.

(Einheit: mm)

Location of the plane of ball rotation

The center of the rolling elements lay on the same plane. This plane is orthogonal to the axis of bearing rotation and parallel to left and right ring. Enter the distance of this plane from the left edge of the left ring.

(Einheit: mm)

Gesamtbreite

This is the width / thickness of the bearing, starting from the left edge till the right edge.

(Einheit: mm)

Breite der Kugellaufbahnen

Enter the distance , staring from the left-most point to the right-most point.

(Einheit: mm)

Filetradius

Enter the radius of fillet at the outer edges.

(Einheit: mm)

Schmiegung

Die Schmiegung ist das Verhältnis zwischen Kugellaufbahnradius und Kugelnenndurchmesser:
$http://latex.codecogs.com/gif.latex?fs = rs $/Dw$
Wobei:
fr = die Schmiegung
Dw = der Nenndurchmesser der Kugeln (mm)
rs = der Radius des gothischen Profils der Laufbahn (mm)

(Einheit: )

Versionsname

Dies ist der Versionsname Ihrer Kugelgewindetriebkonfiguration.
Es sollte ein einziges Wort ohne Leerzeichen sein.

Verbotene Zeichen sind der Doppelpunkt ",", der Punkt "." und Der Unterstrich "_".

Parameterkonfiguration

Dies ist die einzeilige Konfiguration Ihres Kugelgewindetriebs.
Es gibt zwei Möglichkeiten, das FE-Modell und das Simulationsergebnis für diese Konfiguration zu erhalten.

Bestellen Sie ein Finite-Elemente-Simulationsbericht für diese Konfiguration, sehen Sie den Simulationsbericht bestellen-Knop weiter unten. Unser Simulationsteam wird die Konfiguration überprüfen und ein FE-Modell mit Hilfe der Meshparts Software generieren. Wir führen die FE-Analyse durch und schicken Ihnen den Standard-Simulationsbericht innerhalb von 3 bis 24 Stunden.
Führen Sie eine Inhouse-FE-Analyse durch, kopieren und fügen Sie die Konfiguration in die Kugelgewindetriebbaugruppe in der Meshparts-Software ein. Drücken Sie den Knopf Lösen um die FE-Analyse zu starten und die Ergebnisse zu erhalten.

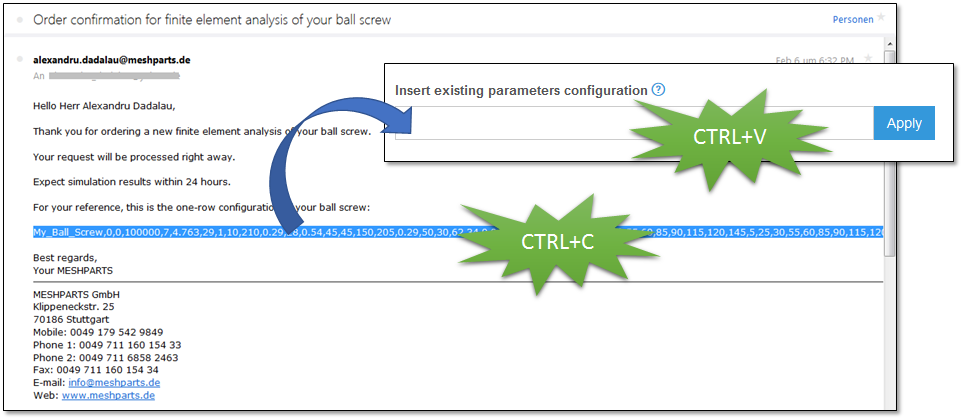

Bestehende Konfiguration der Parameter

Sie können schnell einen vollständigen Satz von Parametern in dieses Eingabefeld einfügen. Die Konfiguration kann aus einem vorherigen Simulationsbericht oder einer Auftragsbestätigungs-E-Mail entnommen werden. Die Parameterwerte werden automatisch in die entsprechenden Eingabefelder eingefügt. Sie sehen die aktualisierte Konfiguration in der Schnittansicht.

Hilfe zum Konfigurator für die Simulation von KugelLager

So funktioniert es

Schritt 1. Konfigurieren Sie Ihr KugelLager
Schritt 2. Fordern Sie eine Finite-Elemente-Analyse (FEA) an
Schritt 3. Meshparts analysiert Ihre Konfiguration und generiert ein Finite-Elemente-Modell
Schritt 4. Meshparts berechnet das Finite-Elemente-Modell
Schritt 5. Sie erhalten einen detaillierten Simulationsbericht Ihres KugelLager

FAQ

Was ist der "App für die Simulation von KugelLager"?

Der "App für die Simulation von KugelLager" ist eine interaktive Webanwendung zur Konfiguration von KugelLager. Die Anwendung zeigt graphisch eine Querschnittsansicht des KugelLager gemäß den Parametern, die eingeben. Die Querschnittsansicht wird in Echtzeit aktualisiert, sobald Sie einen Parameter ändern.

Was kann ich mit dem "App für die Simulation von KugelLager" machen?

Sie können die Anwendung für die interaktive Konfiguration von KugelLager verwenden. Für die Erkennung von Parametrierungsfehlern gibt es eine Validierungsfunktion.
Sobald Sie Ihre KugelLager-Konfiguration beendet haben, kann diese direkt für die Finite-Elemente-Analyse verwendet werden. Sie können entweder die Finite-Elemente-Analyse mit Ihrer eigenen Lizenz der Meshparts-Software durchführen oder einen Simulationsbericht anfordern. Wenn Sie sich für den Simulationsbericht entscheiden, überprüft unser Simulationsteam Ihre KugelLager-Konfiguration und nutzt unsere Software, um ein entsprechendes Finite-Element-Modell des KugelLager zu erzeugen. Danach wird die Finite-Elemente-Berechnung gestartet und Sie erhalten einen standardisierten, sehr detaillierten Simulationsbericht. Der Simulationsbericht ist ein HTML-Dokument mit Bildern, Animationen und Grafiken der Simulation.

Wie wird der KugelLager simuliert?

Mit Hilfe der Meshparts® software erstellen wir ein komplettes, detailliertes, elastisch nichtlineares Strukturmodell des KugelLager auf Basis der Parameterkonfiguration. Die Lösung wird mit Hilfe der Finite-Elemente-Analyse (FEA) Software Ansys® berechnet. Der Simulationsbericht wird automatisch basierend auf einem Layout generiert, welches wir in der Meshparts Software eingerichtet haben.

Welche Ergebnisse enthält der Simulationsbericht?

Der Bericht enthält:

Gesamtverformung in allen typischen Ansichten
Kontaktkräfte für jede Kugel und jedem Kontaktpunkten (bis zu vier Kontaktpunkten/ Kugel)
Kontaktpressungen für jede Kugel und jeden Kontaktpunkt.
Kontaktwinkel für jede Kugel.
Länge und Breite jeder Kontakt-Ellipse für alle Kontaktpunkten.

Wie viel es kostet?

Die Kosten für ein Einzel-Simulationsbericht betragen 300 EUR.

Falls Sie sich für eine Parametervariation oder -optimierung entscheiden, erhalten Sie einen mit der Anzahl der Simulationsberichte ansteigenden Rabatt.
