Solving

Das Beenden des Programms während Lösungsaufträge aktiv sind wird nun verhindert.
Wenn Sie RAM für Ihren Lösungsauftrag freigeben müssen, exportieren Sie das Modell, starten Sie Meshparts neu und starten Sie dann die Lösung aus dem Meshparts Explorer-Baum.

Änderung der Bedeutung des groben Lastschrittes und des groben Substeps zu "Erster und letzter Ergebnissatz".

‍
Vernetzung

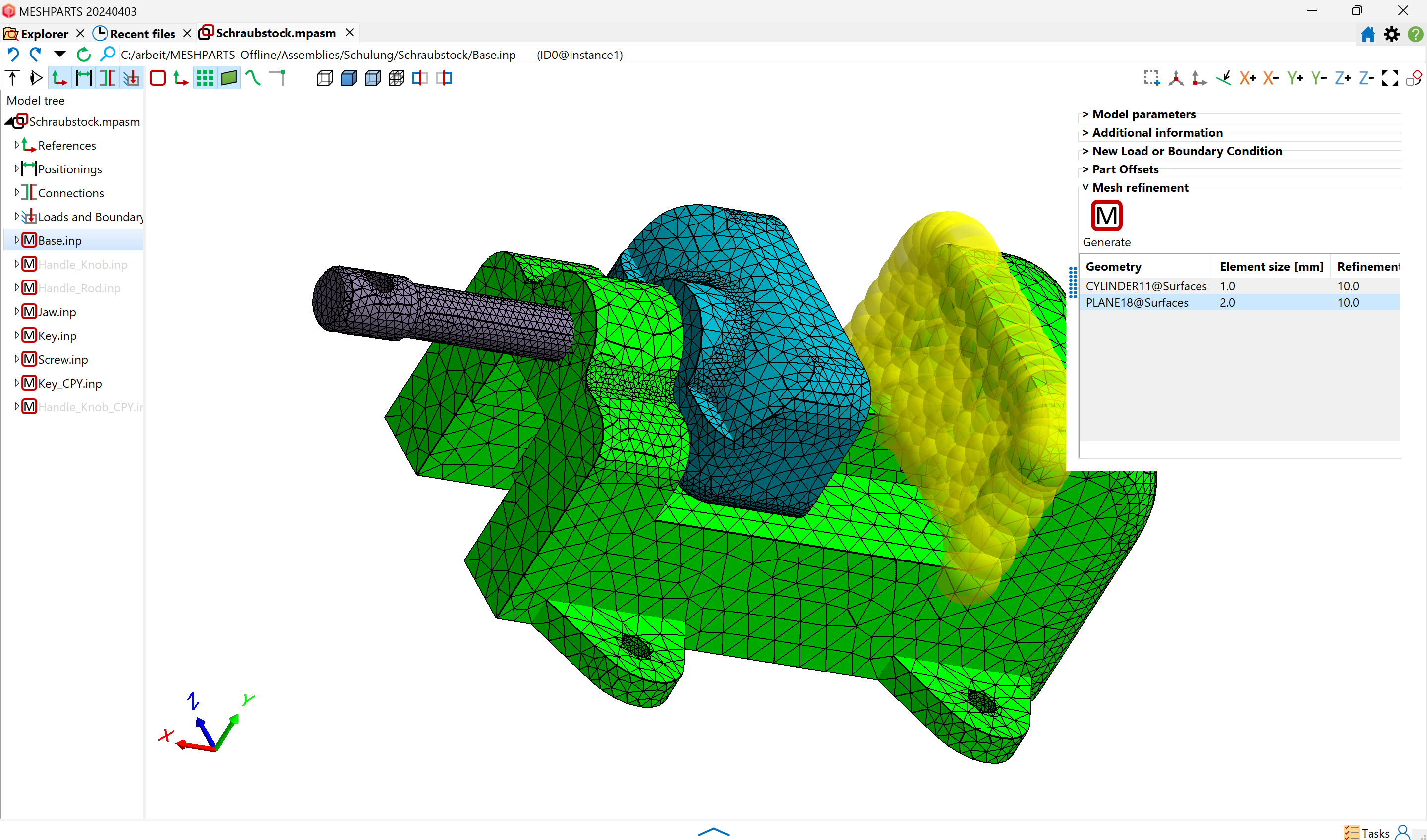

Verbesserte Funktion zur Netzverfeinerung:

• Die Verfeinerungspunkte werden grafisch dargestellt.
• Die ursprünglichen Verfeinerungspunkte bleiben erhalten, nachdem das Netz verfeinert wurde. Dies vereinfacht den Prozess der wiederholten Netzverfeinerungsschritte erheblich.

Unterstützung für STL-Vernetzung von Einzelteilen mit GMSH hinzugefügt.

‍
CAD-Import

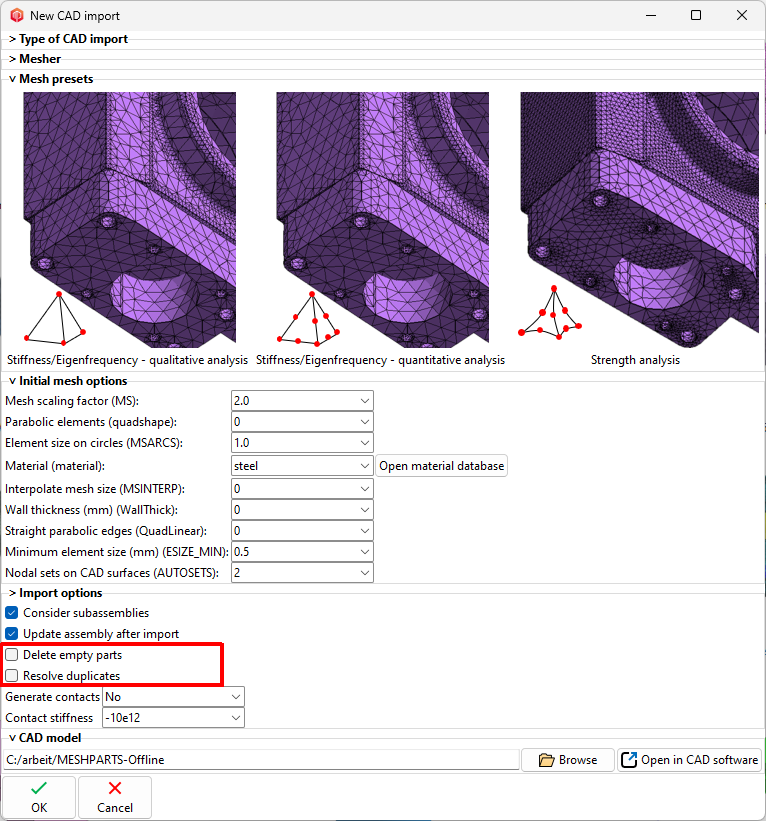

Neue Optionen im CAD-Importfenster: "Leere Teile löschen" und "Duplikate auflösen".
Diese Optionen sind hauptsächlich für den Export aus Inventor gedacht, wenn die Baugruppe auf Baugruppenebene mit Ebenen geschnitten wird (Symmetrie-Reduzierung).

Neue Logik bei der Erzeugung von Teilen aus dem Modellbaum:
Wenn das Teil aus einer bekannten STEP-Baugruppe stammt, wird das Änderungsdatum der übergeordneten STEP-Baugruppe mit dem Datum des STEP-Teils abgeglichen.
Wenn es neuer ist, wird das Teil aus der übergeordneten Baugruppe aktualisiert.
Dies behebt ein bekanntes Problem mit STEP-Importen aus Creo Elements.
Außerdem ist es nun möglich, mit aktualisierten Baugruppen-Features umzugehen.

‍
Connections

Die neue Funktion berücksichtigt eine dynamische Kontakttoleranz für farbige Nodal Sets, um die Robustheit der Kontaktfindung zu verbessern.
Die dynamische Kontakttoleranz ist 1 mm größer als die tatsächliche Kontakttoleranz.
Dadurch wird die Robustheit bei der Suche nach Kontakten mit dem Gewinde von Schrauben erhöht.

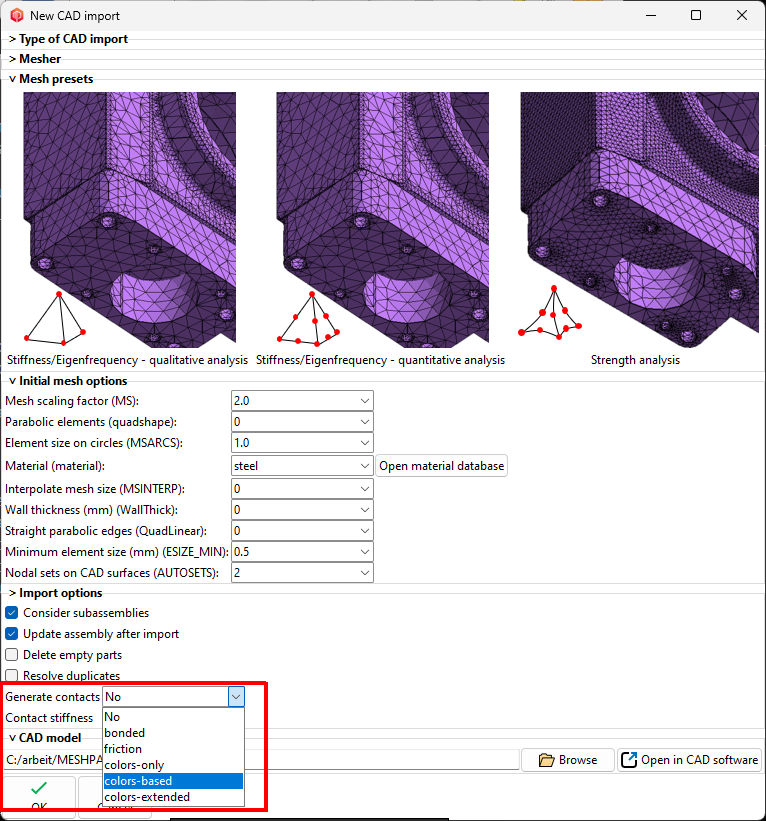

Neue Optionen für die automatische Kontakterzeugung, die alle farbbasiert sind:
1. nur Farben
2. farbbasiert
3. Farben-erweitert

‍
Die derzeit unterstützten Farben und ihre Bedeutung sind:
1. Rot: Reibungskontakt
2. Blau: Verbundener Kontakt
3. Grün: Gleitender Kontakt
4. Gelb: Druckfläche
5. Violett: Unterdrückte Fläche/Teil

Belastungen

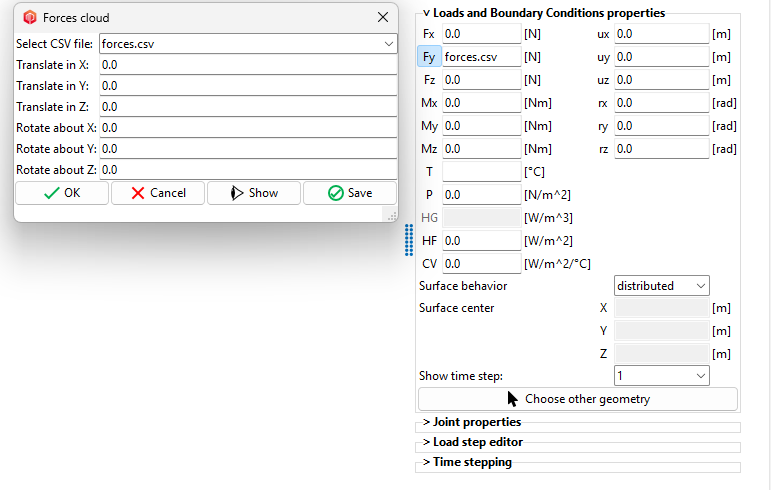

Die neue Funktion ermöglicht es, Kraftwolken auf Flächen anzuwenden.
Um die Funktion zu nutzen, doppelklicken Sie auf das Eingabefeld eines Kraftwertes und wählen die csv-Datei aus.
Das Trennzeichen der csv-Datei muss Komma sein.
Die csv-Datei muss vier Spalten enthalten (x-, y-, z-Koordinaten und die Kraftamplitude).
Die erste Zeile in der csv-Datei ist die Beschriftung einschließlich der Einheiten im Format: x [mm],y [mm],z [mm],F [N]

Verbesserter LBC-Tabelleneditor. Die Funktionen zum Kopieren/Einfügen funktionieren jetzt auf Zellebene statt auf Spaltenebene.

‍
Nachbearbeitung

Unterstützung für Senkkopfschrauben im Ergebniswerkzeug "Contact ForceComponents" hinzugefügt.

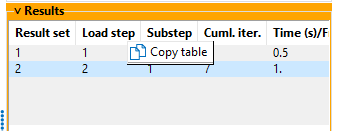

Neue Funktion "Tabelle kopieren" im Kontextmenü der Ergebnistabelle verfügbar.

Verbesserte 3D-Legende: Jetzt können sowohl Minimal- als auch Maximalwerte in einem Schritt bearbeitet werden, bevor die Änderungen auf den Konturplot angewendet werden.

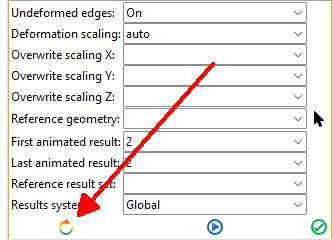

Neue Schaltfläche im Ergebnisrahmen verfügbar, die nach dem Ändern von Ergebnisplot-Parametern (z.B. undeformierte Kanten, Skalierung) gedrückt werden muss.

Unterstützung für Baugruppenfedern im Ergebnistyp "Springs ForceComponents" hinzugefügt.

‍
GUI

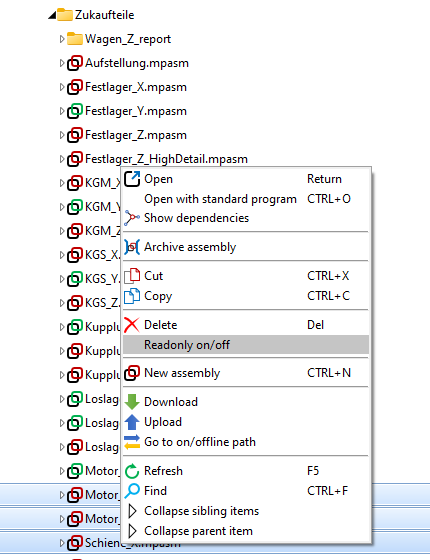

Neue Kontextmenü-Option im Explorer-Baum für Baugruppen: "Schreibschutz ein/aus".
Für Readonly-Baugruppen sind alle Bearbeitungsbefehle und Optionen deaktiviert.

Verbesserung der Ersetzen- und Einfügen-Funktionen für den Modellbaum, der nun Optionen zur Auswahl von Pfaden aus der Zwischenablage bietet.
Wenn Sie ein Teil oder eine Baugruppe im Voraus kopieren, können Sie dieses Teil oder diese Baugruppe schnell auswählen, wenn Sie Ersetzungen durchführen.

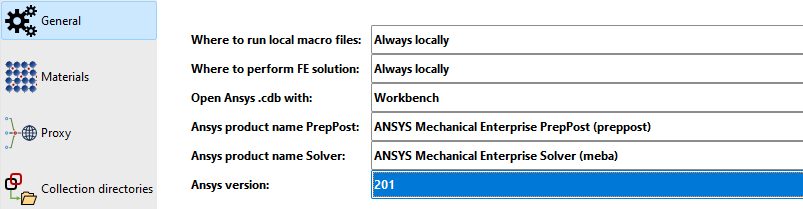

Die neue Einstellung "Ansys-Version" ermöglicht die Auswahl der Ansys-Version für die Lösung der Modelle, falls mehrere Installationen verfügbar sind.

Neue Einstellung "Manuelle Legendenaktualisierung" unter "Allgemeine Einstellungen" verfügbar.

‍
